手舒吉利金鹰DIY改装之LED阅读灯与LED尾箱灯改装
2013-03-09 21:51:03类型：来源：
编辑：admin

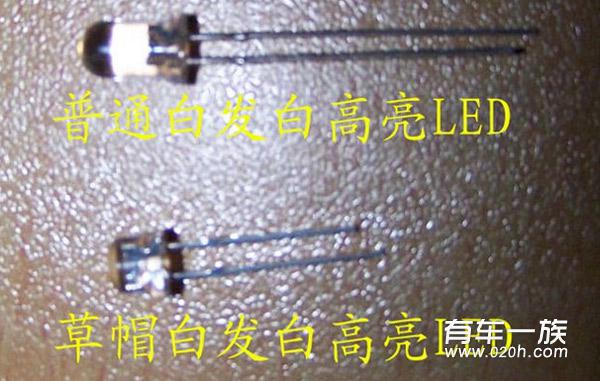

早就计划改装LED阅读灯和LED尾箱灯，但手头上只有普通白发白光高亮LED，几次拆开阅读灯看，用普通5MM白发白光高亮LED，阅读灯的内部空间肯定不够!上星期买回5MM草帽白发白光高亮LED，借周未时间自己动手改装LED阅读灯和LED尾箱灯。LED与草帽白发白光高亮LED，是不是短很多!
工具：25-40W电铬铁一把，热熔胶枪一把，万用表，锉刀，剪刀，测试用12V电源等。
先看看5MM白发白光高亮LED的工作特性：
外观颜色 白色透明
发光角度 25度
发光强度 14000-16000 mcd
正常工作电压 3.2-3.6 V
正常工作电流 20 mA
最大反向电压 5 V

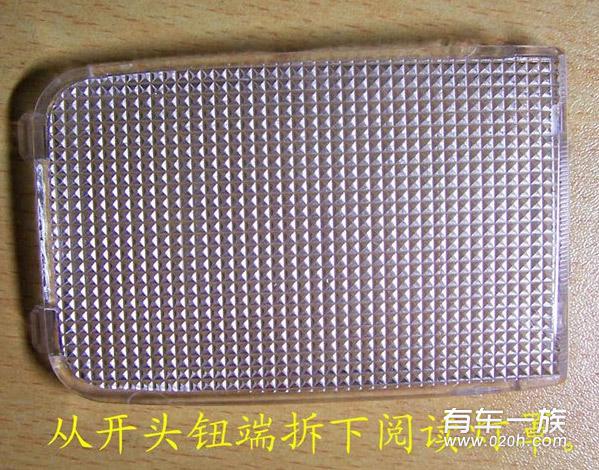

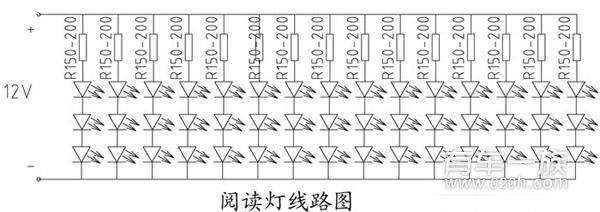

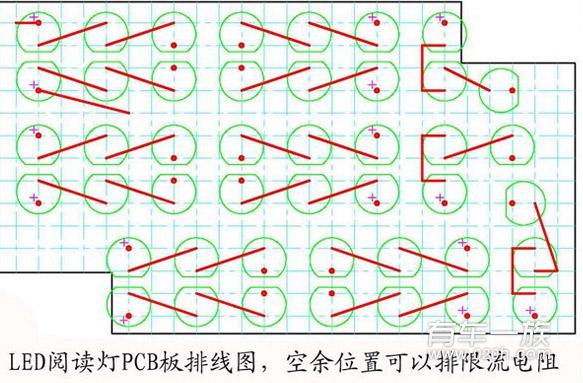

下图是阅读灯的电路图：经测试，用150-180欧的电阻最好，由于没有买到合适的电阻，所以用220欧的电阻，测试工作电流15MA。
这是插好元件的图片：

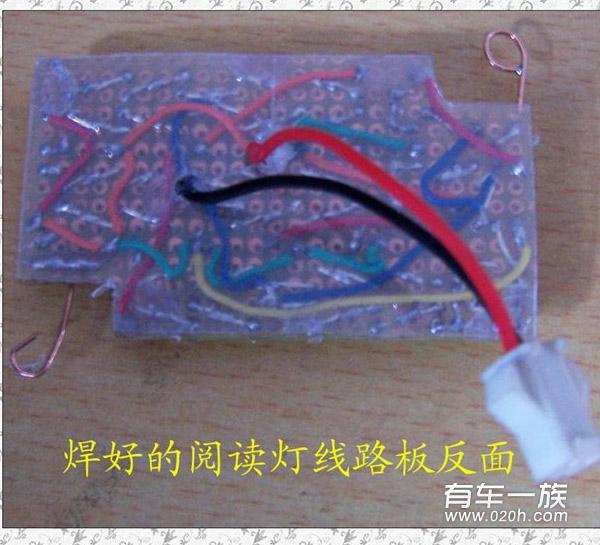

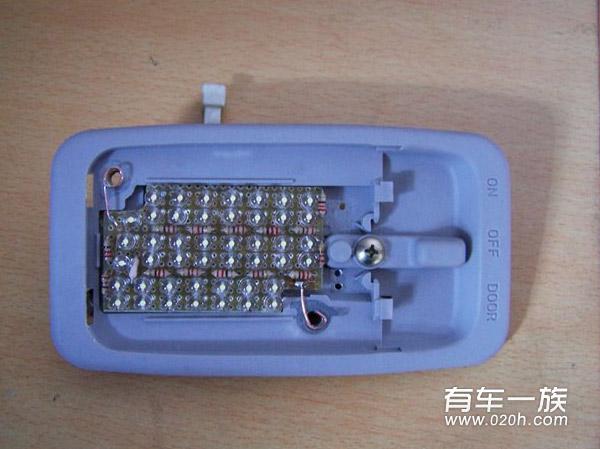

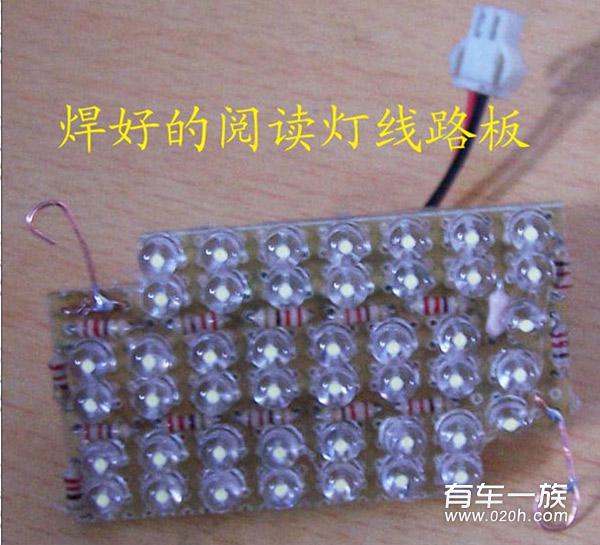

下图是焊接好的阅读灯PCB板：其反面要用PVC板绝缘(我是用热熔胶粘的)，避免与底座的搭铁联接。

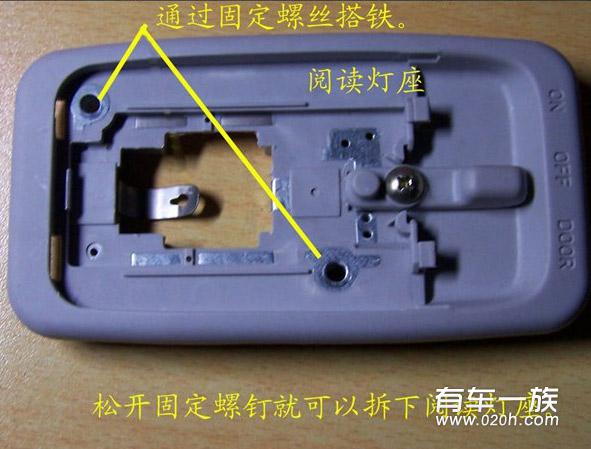

放入底座中正好：

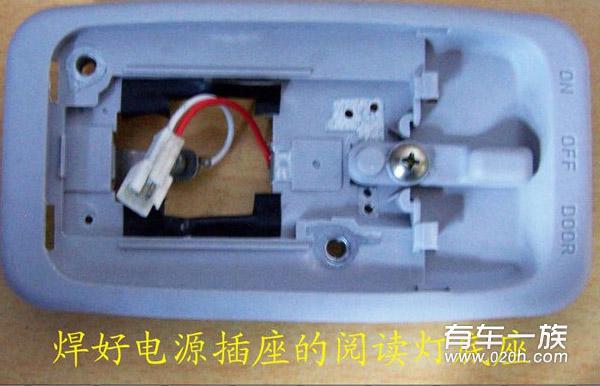

在阅读灯底座上焊好电源控制插座。

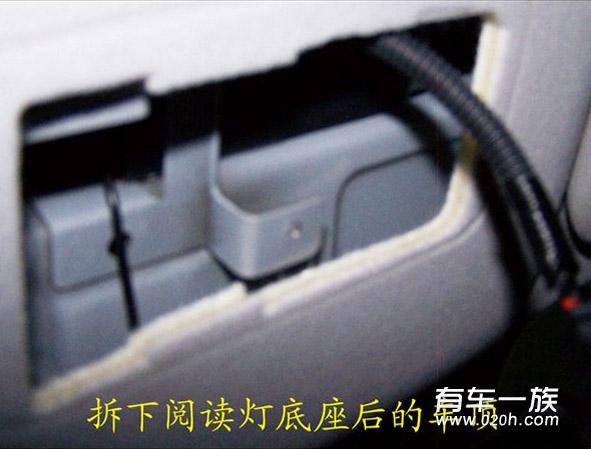

3、把LED阅读灯安装到车上。
二、改装LED尾箱灯：

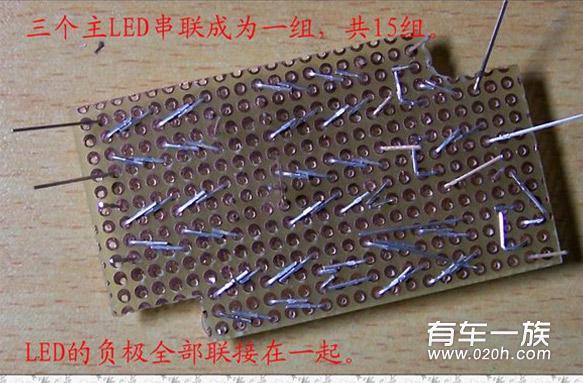

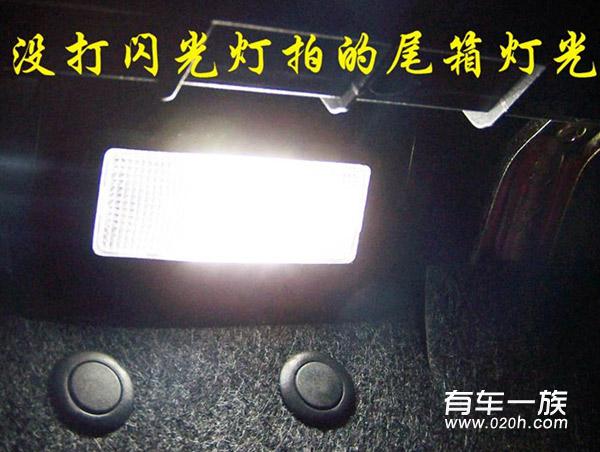

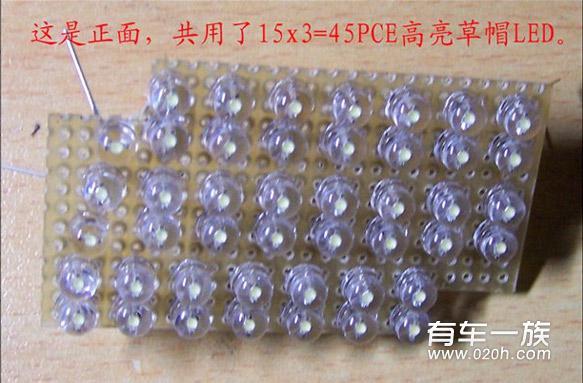

LED尾箱灯的线路图就免了，就是3个LED为一组，排了5组(3x5=15个LED)。

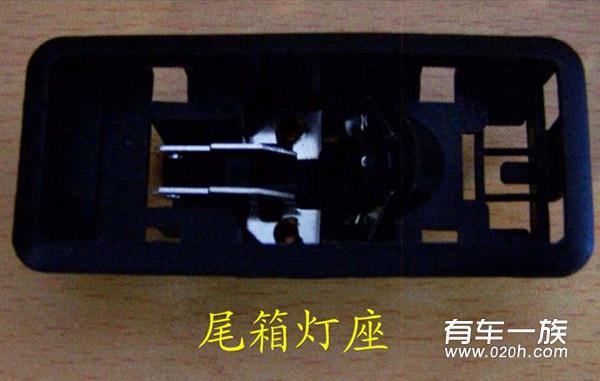

1、拆下尾箱灯组件：用螺丝刀拆下二个螺丝，并将电源插头拔下。

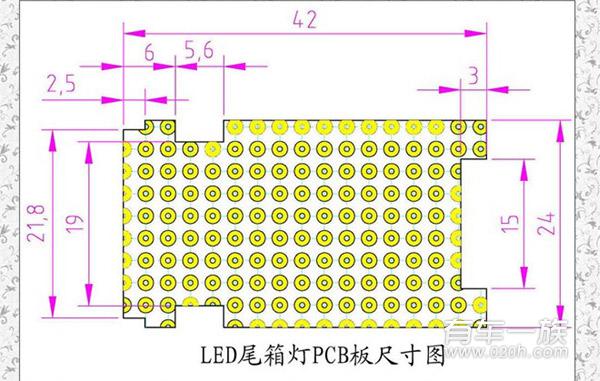

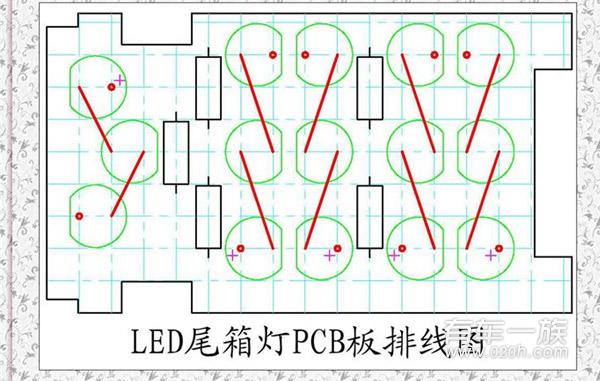

2、制作尾箱灯PCB板：由于尾箱灯空间很少，为了能多安装几组LED，尽量利用其空间。

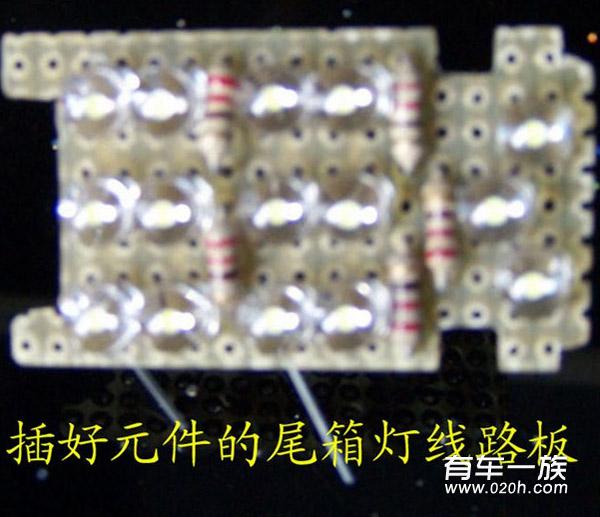

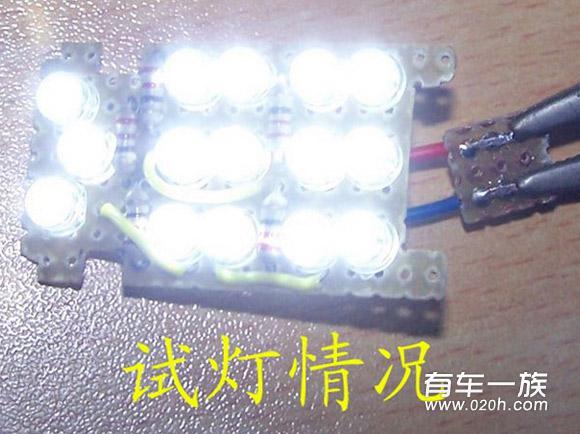

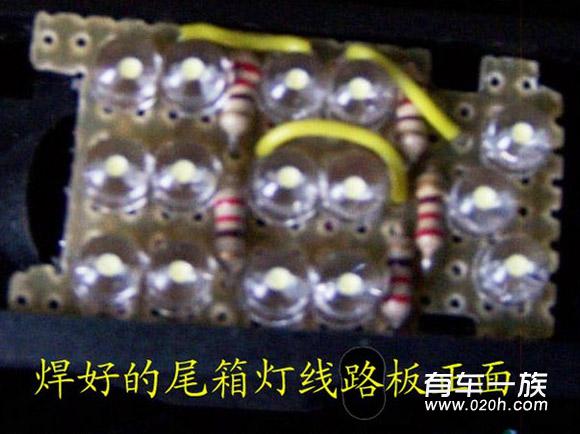

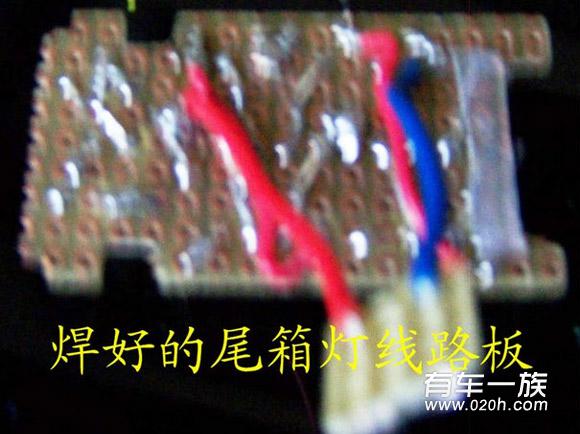

3、插好电子元件并焊接好
4、制作插板：用PCB板的余料制作。
将插板焊在尾箱灯PCB板上：右边一小块PVC板为避免短路的。
