自己动手普桑后备箱改电动详细过程与费用清单

2012-12-16 11:31:02类型:来源:
编辑:admin

由于前阵子逛超市不幸被钳工得手,顿觉得后备箱的安全性堪忧,于是乎下定决心改掉它。现在把改造的作业及心得给各位大侠奉上。

自己动手普桑后备箱改电动详细过程

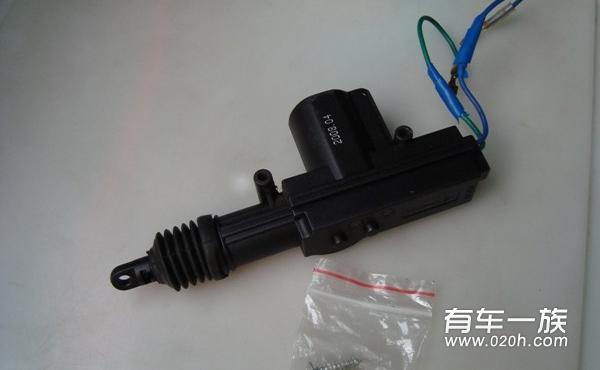

手枪马达,在一般汽修点均可买到,共花了45大米(可能挨宰了)

自己动手普桑后备箱改电动详细过程

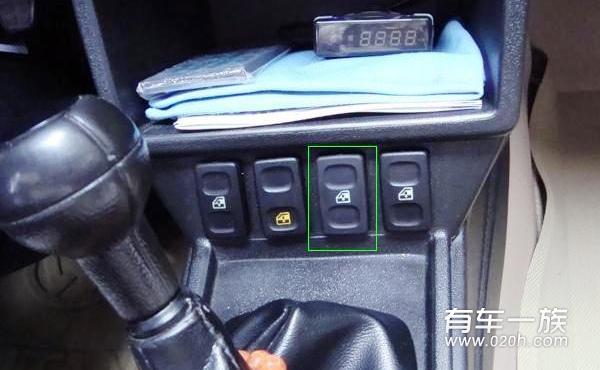

中控台开启开关(由电动窗升降开关改制而成,向下按有效)
自己动手普桑后备箱改电动详细过程

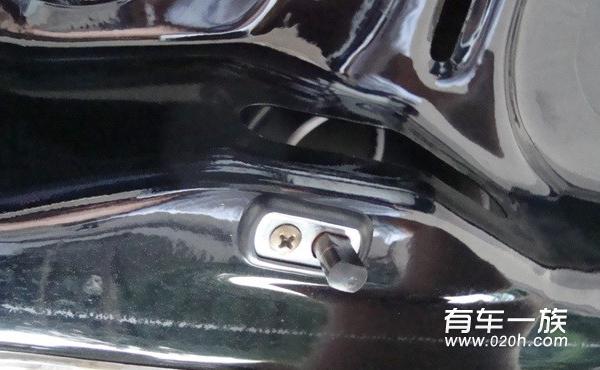

后备箱灯开关(此处正极接入仪表盘插口的第24脚,24脚预留有位置,但没有出线,得自己加个线卡将线引出才行)

自己动手普桑后备箱改电动详细过程

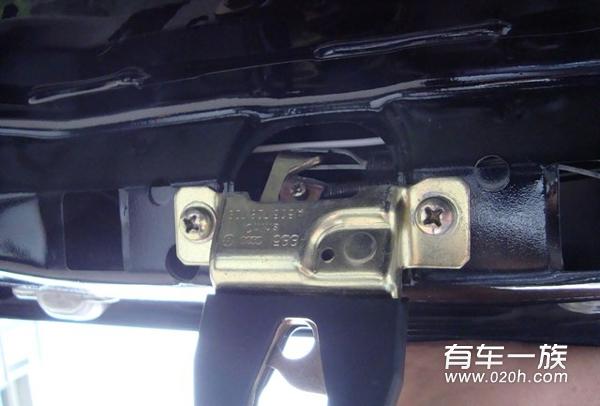

锁芯改动局部图(注意:要将原来的拔叉取掉使之与此结构分离,否则钥匙还能开启)
自己动手普桑后备箱改电动详细过程

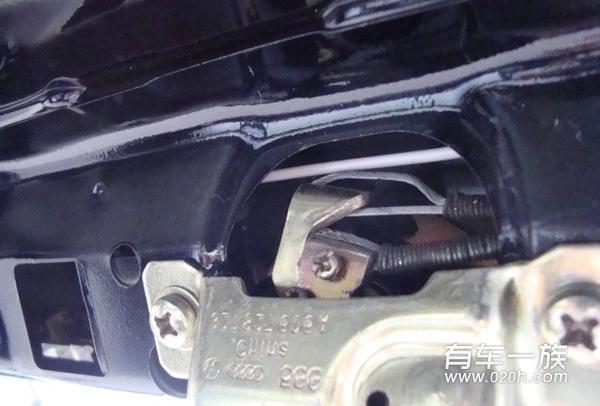

局部效果图
自己动手普桑后备箱改电动详细过程

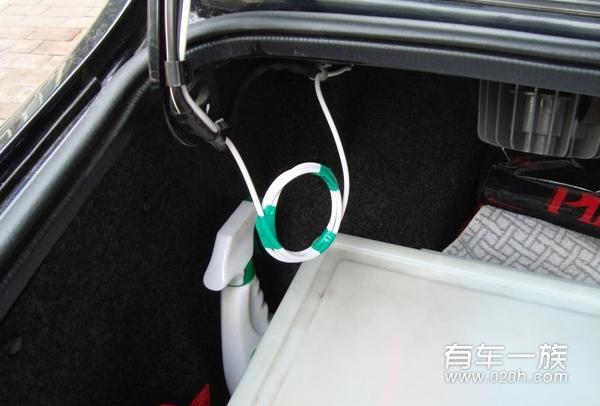

信号控制线的走向(导线在此一定要留有一段类似下图的缓冲预留,否则频繁开闭后备箱会将导线折断)


自己动手普桑后备箱改电动详细过程

自己动手普桑后备箱改电动详细过程

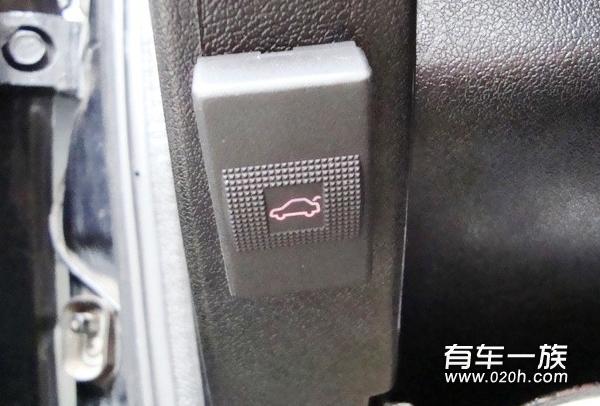

为方便两侧及遥控器均可实现控制,在驾驶位左侧也加装了控制开关(用桑3000的原配开关改制,需要拆开开关动一下内部电路)
自己动手普桑后备箱改电动详细过程

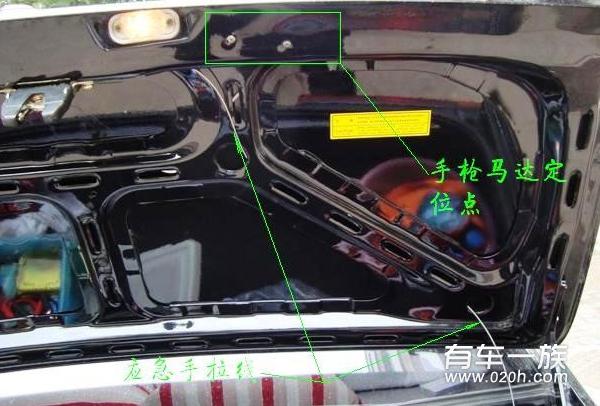

为外形美观起见,手枪马达装在了内部空间里(见图示说明),为防不测,特意加装了应急手拉线,与舱内后座连通。
自己动手普桑后备箱改电动详细过程

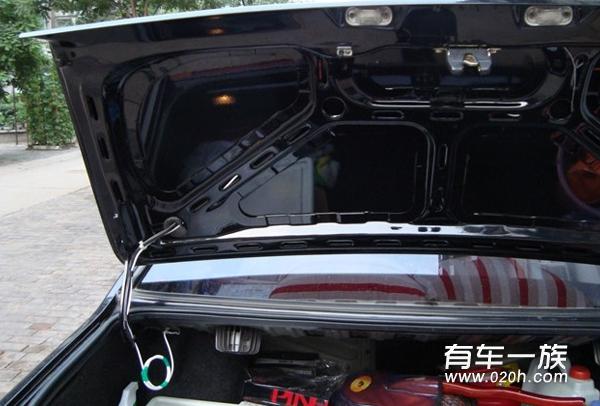

整体效果图(干净利索吧)

自己动手普桑后备箱改电动详细过程

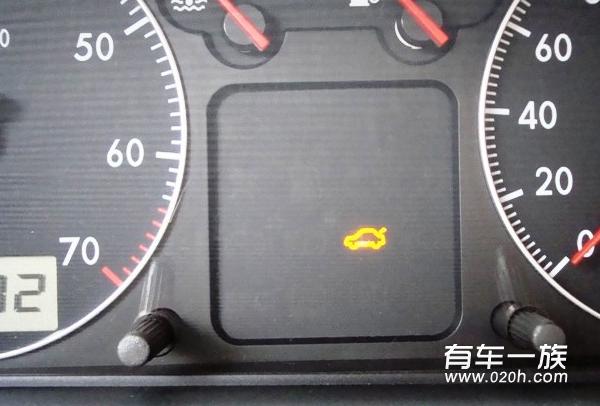

驾驶舱内能实时反映出后备箱的开闭状态,而且在关电或拔出钥匙时会有蜂鸣提示(原车功能)
附:

材料费用:马达 45 元;3000开关20元;电动窗升降开关43元(4s买的,有点贵了);导线、胶带若干,自行车用闸线一根 1.5元

估计总共就在120元以内吧

说明:

1、为便于布线及节省成本,所用的线为4芯电话线,本来想驱动和信号各用2根,结果发现开启不是很灵,找了好久原因才发现线径不够,最后信号指示占用了一芯,另外三芯并起来当驱动用,一切正常;

2、前面的两个舱内控制开关并接后:入端与点火开关的出端并接然后再连到遥控模块的输出端(铁将军系列有此功能接口),出端与马达相连即可,马达负极接于牌照灯的负极上。若没有遥控器的朋友想改的话,上面的入端直接与点火开关的出端相连就可以了。
